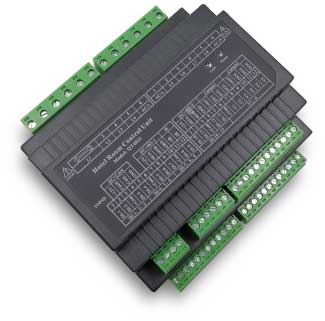

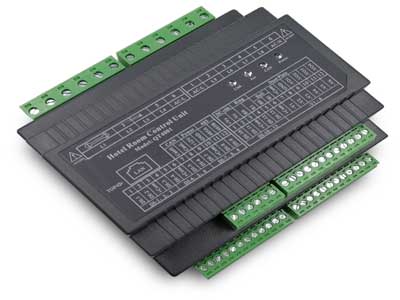

标准版主机模块 HPD4001产品型号：  HPD 4001

功能描述：

● 1路TCP/IP 、1路CAN-Bus、1路 RS-485网关功能，负责通讯数 据交换，房间识别功能；

●门口显示牌、电子门铃输出，识 别强（弱）电非联网取电开关插 卡状态；

●8路8A防浪涌继电器输出

● 13路开关量输入，6路DC12V共 正输出；

● DC12V电源输入端口；

● 1路TCP/IP通讯RJ45端口；

● 1路CAN-Bus通讯端口；

技术参数：

◆ 1路RS-485通讯端口；

◆ 1路IR红外输出端口；

◆ 8路8A防浪涌继电器输出；

◆ 13路开关量输入；

◆ 6路DC12V共正输出：可 以扩充接入2路继电器扩 充模； 2路可以控硅调光 扩充模块、30A继电器模 块等等；

◆ 6合1门口显示牌输出；

◆ 电子门铃输出；

◆ DC12V弱电取电开关输入 信号端口；

安装位置：

DIN标准导轨安装模式，安装于RCU箱中

尺⼨⼤⼩：

108x88x59mm （长x宽x高）， 6P DIN卡槽宽度

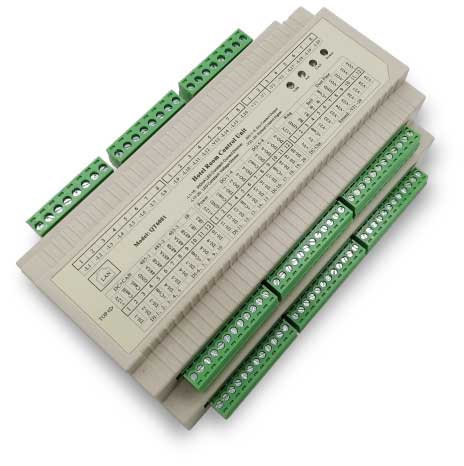

全景调光主控模块 HPD6081产品型号：  HPD 6081

功能描述：

● 1路TCP/IP，1路CAN-Bus网关功能， 3路485通讯端口，负责通讯数据交 换，房间识别功能；

● 6合1门口显示牌输出：勿扰、稍候、 清理、门牌号、有人、门铃按钮；

● 识别强（弱）电型非联网取电开关 插卡状态；

● 电子门铃输出：按门铃键播“叮咚、 叮咚”门铃声。

● 5路带LED指示灯开关量输入，19路 不带LED指示灯开关量输入；

● 16路300mA LED恒流调光输出回路 （根据灯具选型确定具体恒流参 数）；4路LED恒压调光输出回路 （DC24V/12V灯带）；

技术参数：

◆ DC12V电源输入端口；

◆ 1路TCP/IP通讯RJ45端口；

◆ 1路CAN-Bus通讯端口；

◆ 3路485通讯端口；2路IR红外发射端口

◆ 5路带LED指示灯开关量输入，19路 不带LED指示灯开关量输入；

◆ 16路300mA LED恒流调光输出回路； 4路LED恒压调光输出回路（DC24V/12V灯带）；

◆ 4路扩充信号：可扩充接入30A继电器 模块、2路8A防浪涌继电器扩充模块；

◆ 6合1门口显示牌输出；

◆ 电子门铃输出；

◆ DC12V弱电取电开关输入信号端口；

◆ AC220V强电取电开关输入信号端口；

安装位置：DIN标准导轨安装模式，安装于RCU箱中

尺寸大小：162*88*59mm(长*宽*高)，9P DIN卡槽宽度
